產品介紹

  • 局放

  • 接地環流

  • 故障定位

  • 光纖測溫

  • 綜合裝置

1、便攜型局放測試儀

無線通訊分散式耐壓局放同步測試儀
無線通訊分散式耐壓局放同步測試儀適用於10-500kV的高壓電纜線路局放檢測，能夠實現局放信號的圖譜顯示、波形記錄、局放識別、分級報警以及資料重播，其採用無線或光線的通信方式，支援市電或鋰電池供電等多種放電方式。

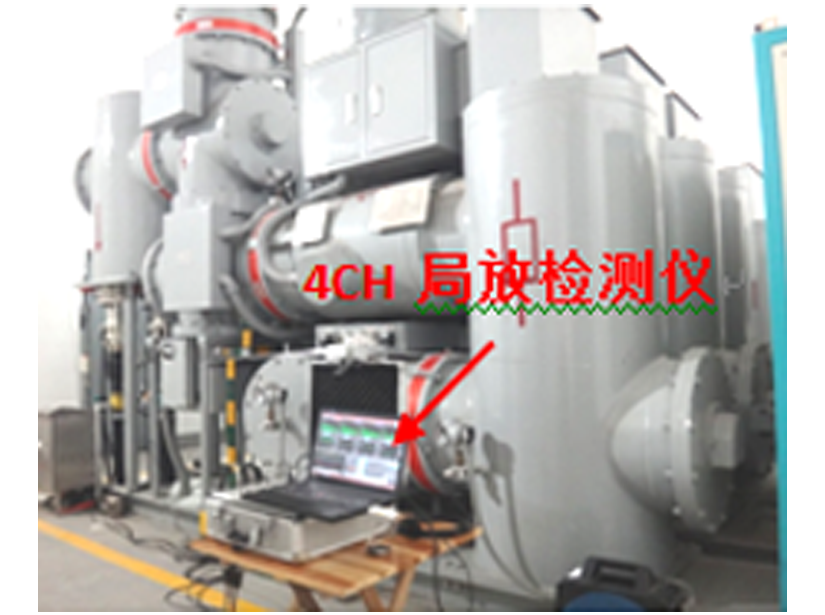

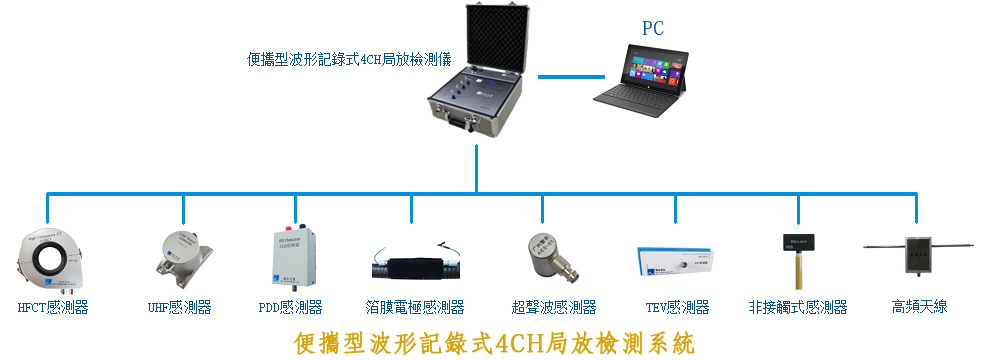

便攜型波形記錄式4CH局放檢測儀
便攜型波形記錄式4CH局放檢測儀是對電纜中間接頭和終端、GIS電纜終端、變壓器電纜終端的局部放電作長期監測追蹤的一種檢測儀器。神經網路可自動PD識別、自動分組警報、自動波形記錄、自動資料記錄。

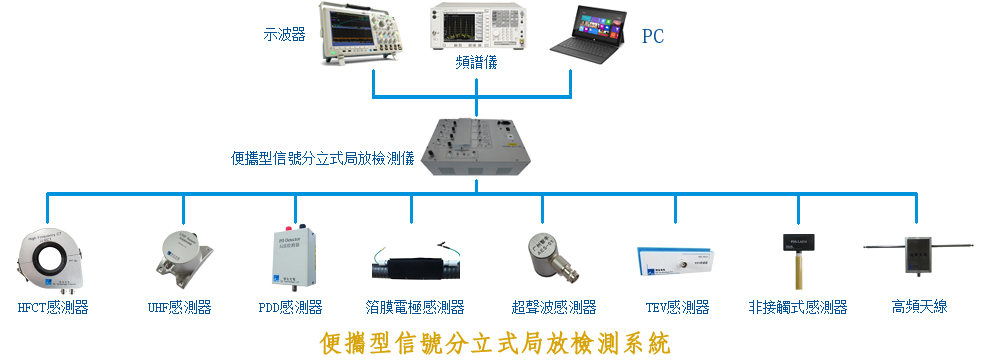

信號分立式局放檢測儀
信號分立式局放檢測儀是對電纜中間接頭和終端、GIS電纜終端、變壓器電纜終端的局部放電作長期監測追蹤的一種檢測儀器。可進行高頻信號噪音抑制門，及自動分級警報、自動通道切換、4通道同時即時測試、自動資料記錄。

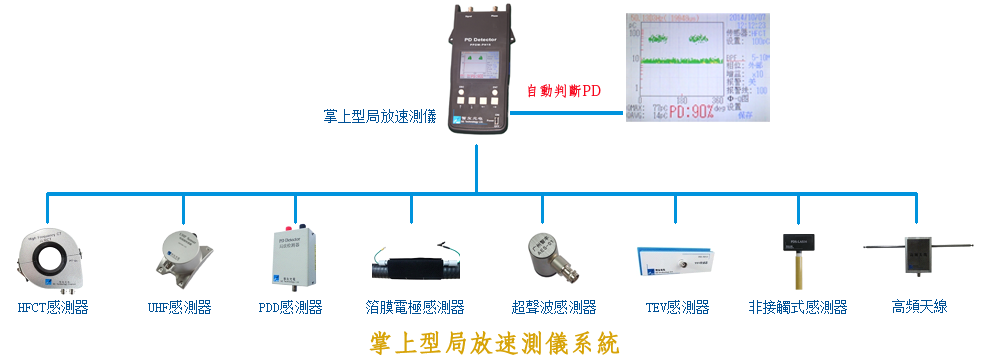

掌上型局放速測儀
掌上型局放速測儀是一個輕小、攜帶方便、操作簡單、快速測量局部放電電荷量的PD測量儀錶。測量結果由液晶屏顯示，介面顯示值有單位時間的最大局部放電量、平均局部放電量、局部放電密度，當最大局部放電量超出設定值時，蜂鳴器將自動報警。
掌上型GIS局放速測儀

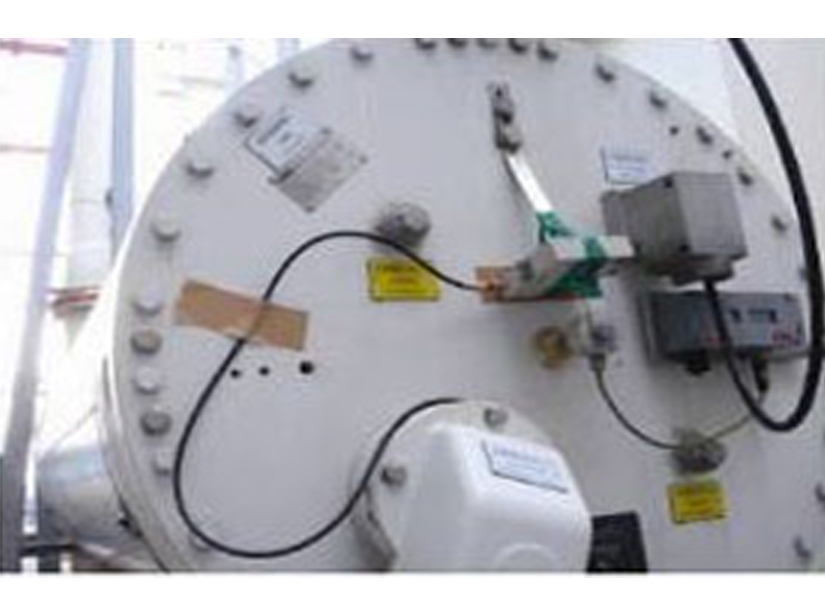

掌上型GIS局放速測儀是使用專用的掌上型超高頻感測器，在GIS絕緣子上檢測GIS內部是否存在局放信號。

2、狀態線上監測系統

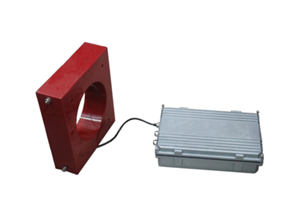

局部放電信號採集單元
局部放電信號採集單元主要用於電纜線路的長期局放線上監測和重症監護，可實現局放信號以及波形的採集，提供監測資料的顯示、存儲、重播、分析和報警。
集中式

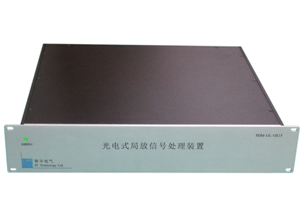

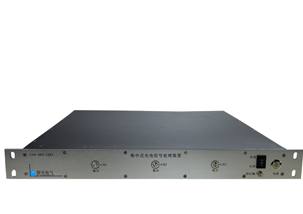

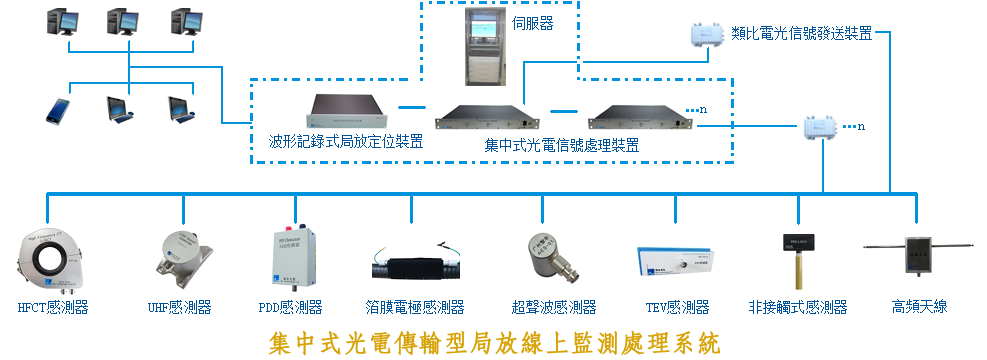

光電傳輸型局放線上監測裝置

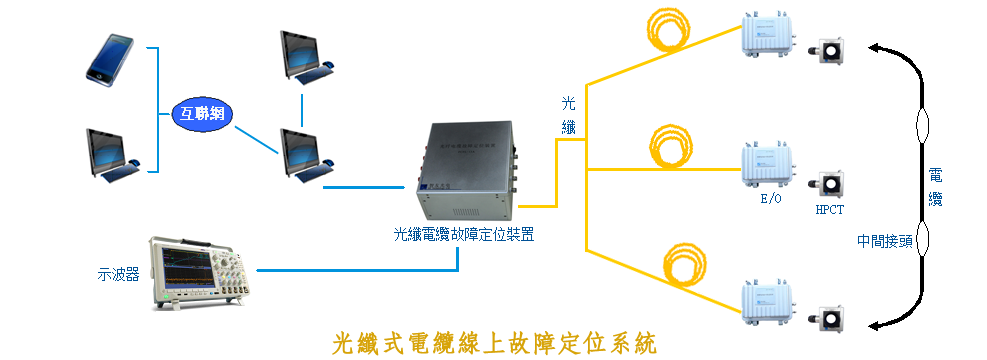

集中式光電傳輸型局放線上監測處理系統是通過電光轉換器把用高頻感測器,採集到的信號通過電光放大器,轉換成光類比信號，再由光纖將信號傳送到主控室的光信號集中處理主機。同時轉換電路把類比信號轉換成數位信號，通過交換機與PC連接。主機通過交換機與PC連接，構成一個MS（母站）。

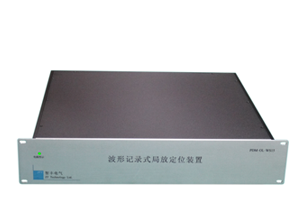

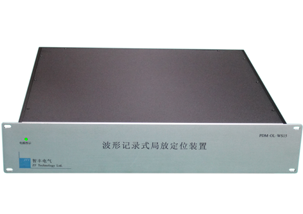

波形記錄式局放定位裝置
波形記錄式局放定位裝置適用於電纜中間接頭、終端、GIS終端、變壓器和電纜終端的局部放電帶電檢測和局放線上監測，可實現電纜同一軸相的任意兩個接頭測點間或相隔一到二個接頭測點間的同步時差法局放定位功能。

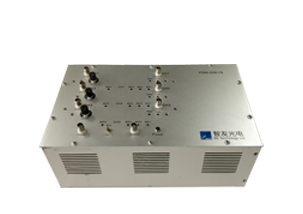

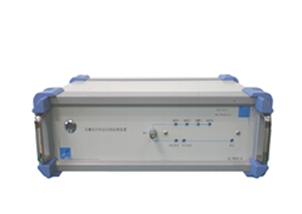

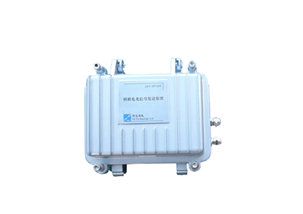

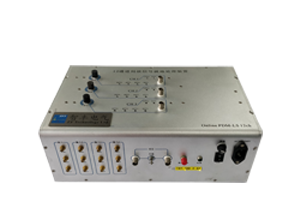

類比電光信號發送裝置（E/O）
類比電光信號發生裝置其主要功能是將採集到的類比局放信號轉化成光信號，具有4個高通濾波可選。

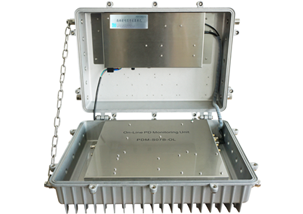

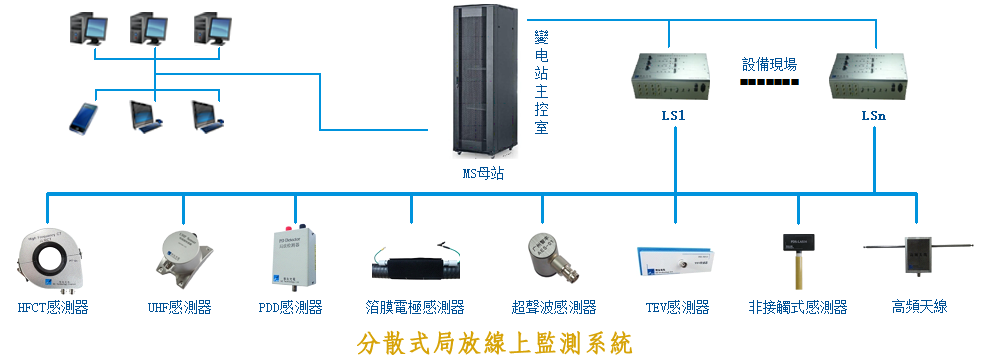

分散式局放線上監測裝置
分散式局放線上監測裝置主要用於電纜線路的長期局放線上監測和重症監護，可同時對12個檢測點進行局放監測。
3通道局放線上監測裝置
3通道局放線上監測裝置主要用於電纜線路的長期局放線上監測和重症監護，可實現檢測資料的顯示、存儲、重播、分析和報警。

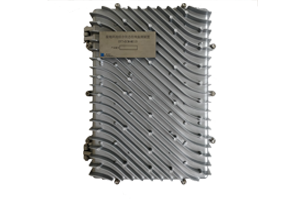

多通道無線局放線上監測裝置
多通道無線局放線上監測裝置是一款面向10kV配電網，可對電纜、GIS、變壓器、CT、PT、開關櫃、環網櫃進行局放長期線上監測。

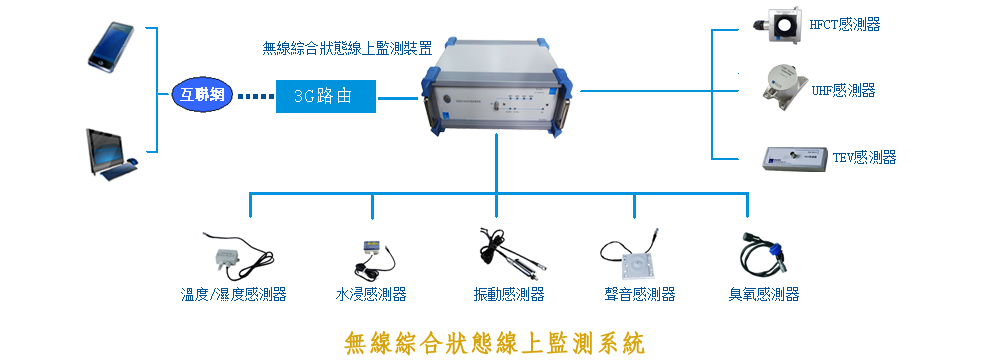

無線綜合狀態線上監測裝置
無線綜合狀態線上監測裝置是一款面向10kV配電網，可對電纜、GIS、變壓器、CT、PT、開關櫃、環網櫃的局放、環境狀態進行長期線上監測的一種設備。

3、各種感測器

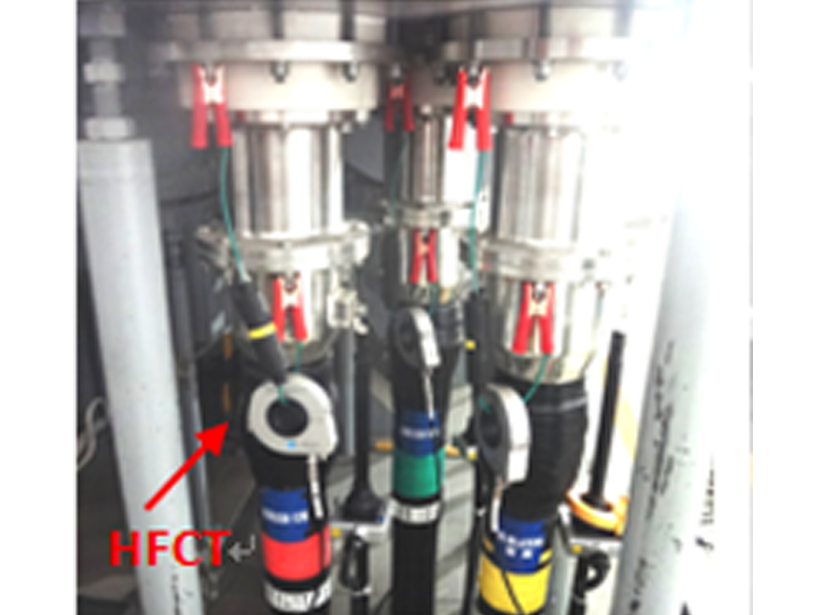

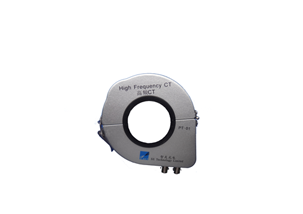

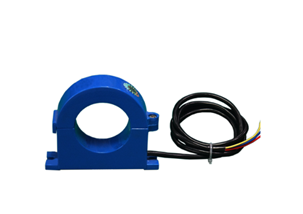

HFCT-PT-01脈衝電流感測器
★波形上升沿：＜12ns
★波形反沖：＜100mV
★檢測頻寬：1～80MHz
★內徑大小：50 mm

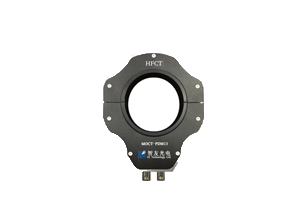

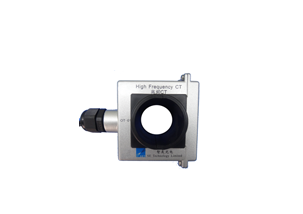

HFCT-PDM13脈衝電流感測器
★波形上升沿：＜15ns
★波形反冲：＜100mV
★檢測頻寬：1～80MHz
★內徑大小：60 mm
HFCT-OT-01脈衝電流感測器
★波形上升沿：＜12ns
★波形反冲：＜100mV
★檢測頻寬：1～80MHz
★內徑大小：40 mm

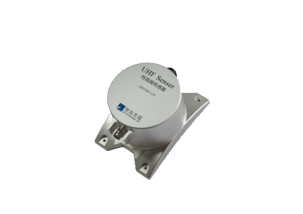

UHF電磁波感測器
★靈敏度：1pC（>12mm）
★頻寬：0.3～3GHz
★噪音水準：＜5pC

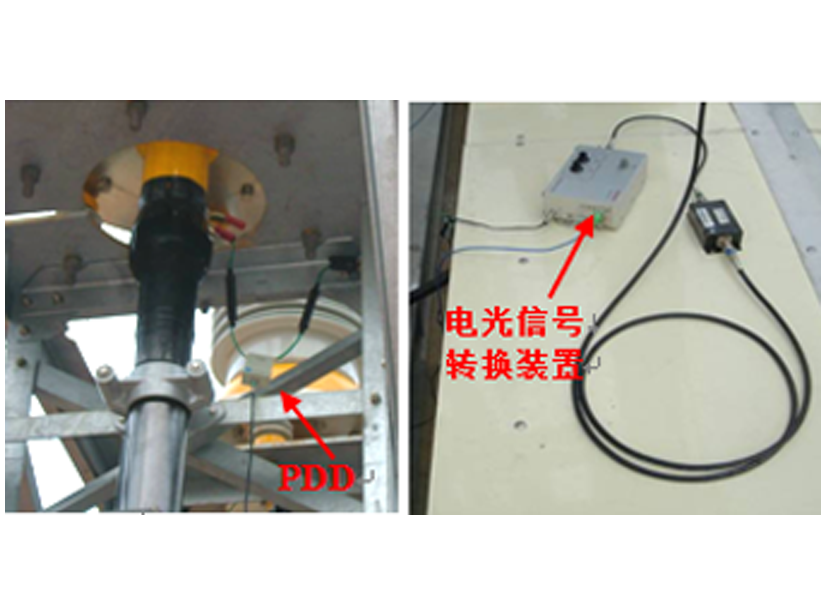

PDD高頻脈衝電壓感測器
★波形上升沿：＜5ns
★波形反冲：≤1V
★檢測頻寬：1～100MHz

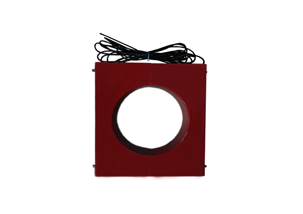

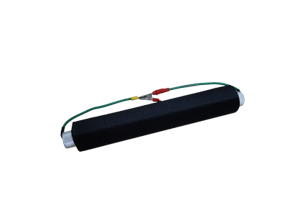

箔膜電極感測器
★靈敏度：＜5pC
★檢測頻寬：1～100MHz
★安裝對象內徑：15～20cm

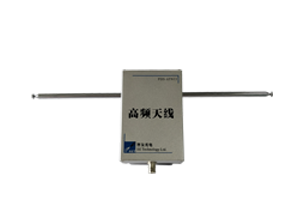

高頻天線
★靈敏度：>5pC
★頻率：1～100MHz

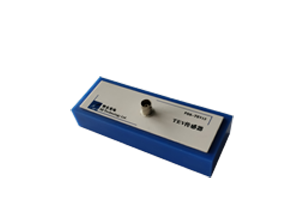

TEV地電波感測器
★頻寬：20～50MHz
★安裝方法：磁吸式安裝

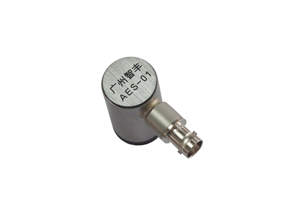

接觸式超聲波感測器
★靈敏度：70±3dB
★共振頻率：140kHz±20%

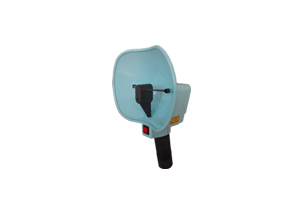

非接觸式超聲波感測器
★靈敏度：10pC
★共振頻率：40kHz
非接觸式感測器
★頻寬：0.1～100MHz
★測試方式：非接觸式

4、類比局放信號發生器

可擕式局放測試校驗培訓裝置
可擕式局放測試校驗培訓裝置是電纜線路局放帶電檢測的一種非常有用的技能訓練工具，可從一點或多點、一相或多相同時注入各種局放類比信號和雜訊干擾信號，可以評價局放測試裝置的檢測性能和定位功能，還可以用於局放帶電檢測的技能訓練和技能比試評估。

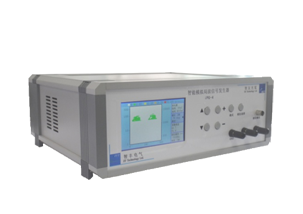

智慧類比局放信號發生器iPG-4
智慧類比局放信號發生器iPG-4是一款可以模擬發生三種不同類型的局放圖譜和兩種類型的電暈放電圖譜，用於校驗和檢測局部放電檢測設備。

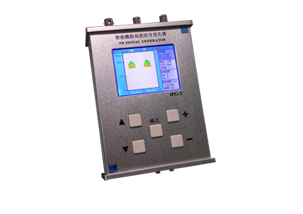

智慧類比局放信號發生器iPG-3
智慧類比局放信號發生器iPG-3是一款可以模擬發生三種不同類型的局放圖譜和兩種類型的電暈放電圖譜，用於校驗和檢測局部放電檢測設備。

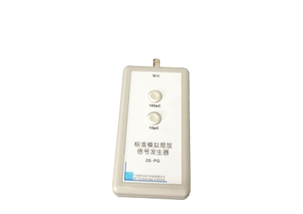

兩檔式類比局放發生器2S-PG
兩檔式類比局放發生器是一款方便攜帶、簡易操作的類比局放信號發生器，可以產生10pC或100pC類比局放信號，用於快速校驗和檢測局部放電檢測設備。

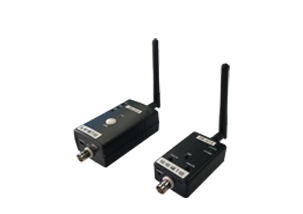

無線相位信號收發裝置
無線相位信號收發裝置是一款包括發射裝置和接收裝置兩種設備，同步相位信號可無線傳輸的檢測裝置。

業績

業績類型： 1、帶電檢測業績
2、系統安裝業績
3、耐壓測試業績

1、帶電檢測業績
帶電局放測試業績統計表
（1996年 ~ 2018年4月）
序號 電壓[kV] 線路數目 測試數量 總數 測出局放數目
中間接頭 終端接頭 變壓器 GIS
2、系統安裝業績
局放線上監測系統安裝業績統計表
合計1條數據 共1頁
  • 首頁
  • 上一頁
  • 下一頁
  • 尾頁
當前第 1 頁
時間 地區 電壓等級[kV] 監測對象 数量 狀態
3、耐壓測試業績
竣工耐壓試驗局放測試業績統計表
合計1條數據 共1頁
  • 首頁
  • 上一頁
  • 下一頁
  • 尾頁
當前第 1 頁
時間 地區 線路 電壓[kV] 耐壓目的；電壓等級及時間 電壓類型 結果

業務交流

  • 中國南方電網

  • 國家電網

  • 日本九州電力

  • 日本東京電力

  • 住友電工

  • 廣州
  • 東莞

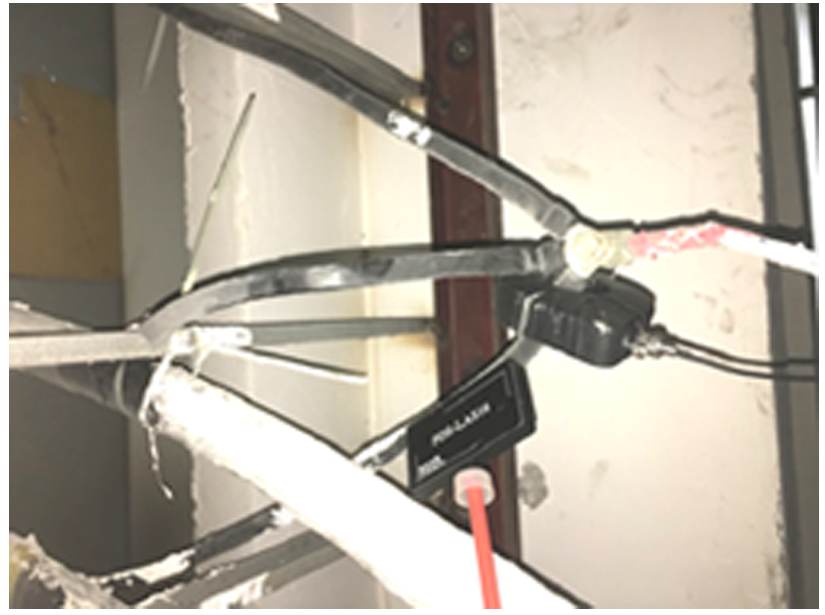

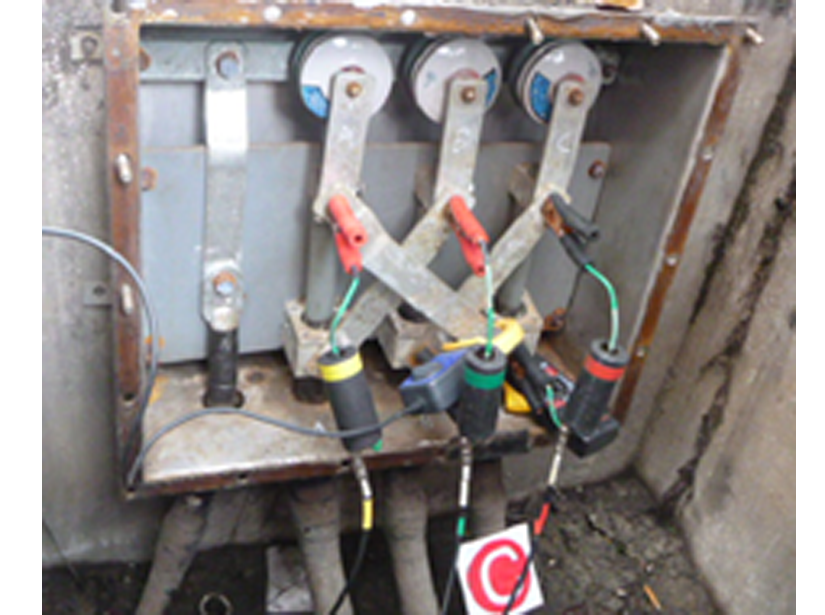

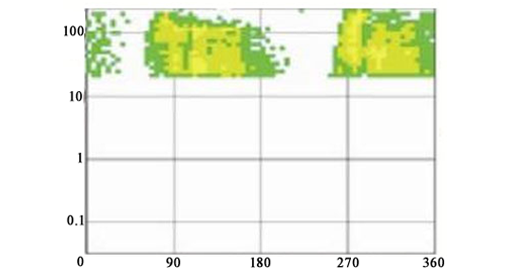

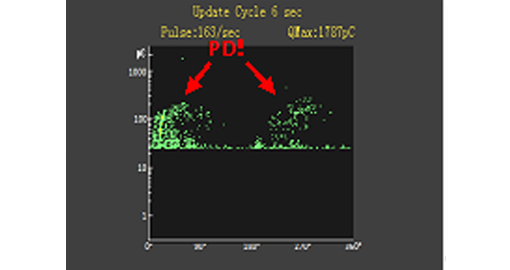

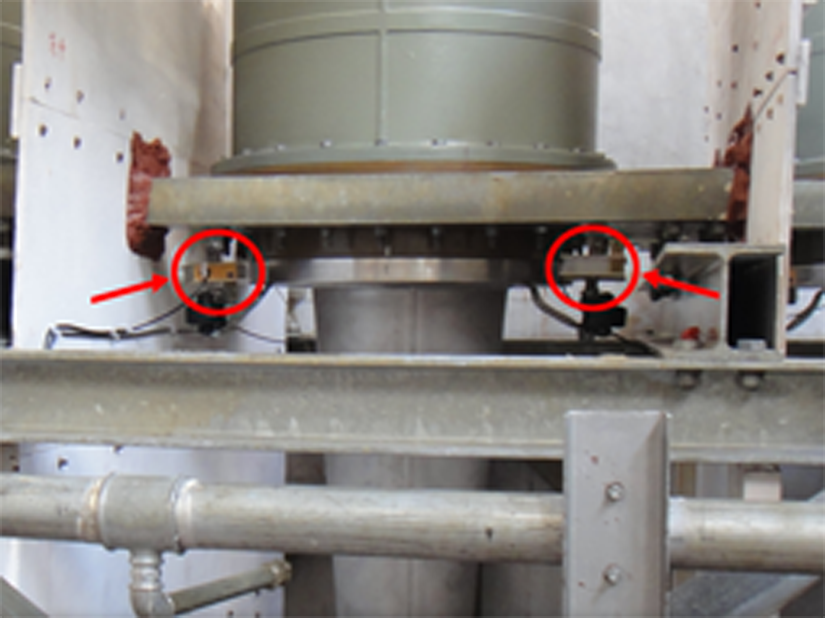

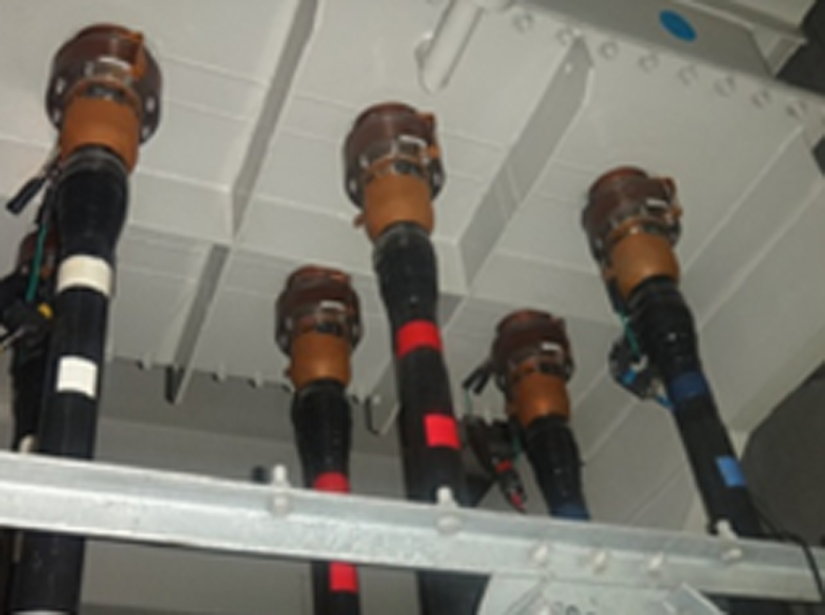

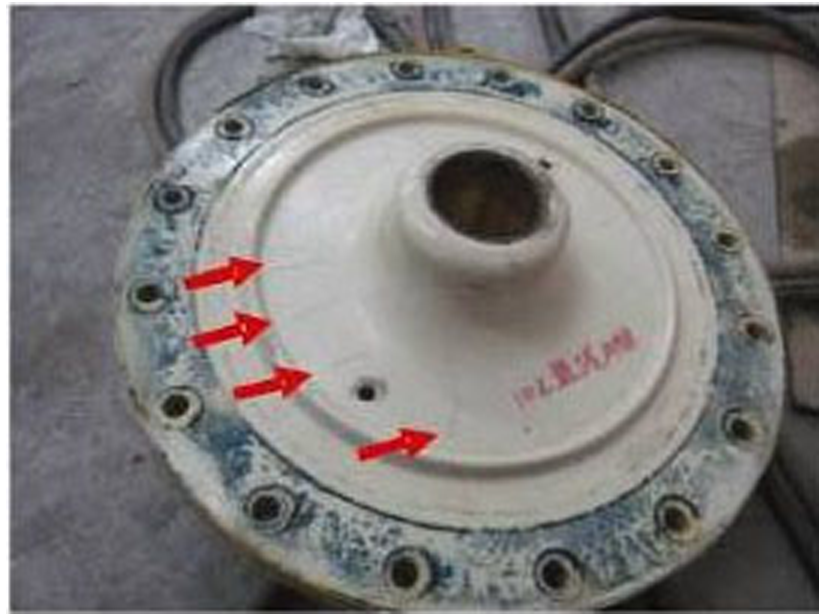

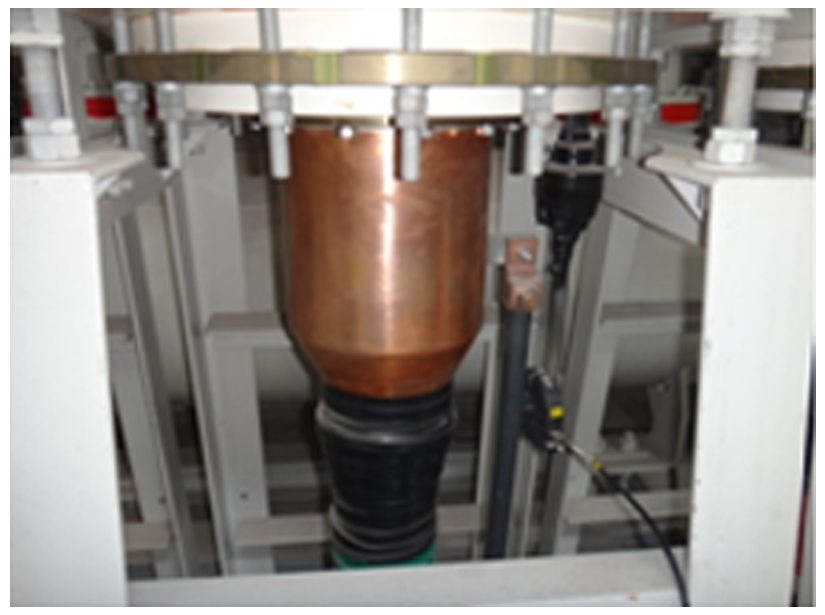

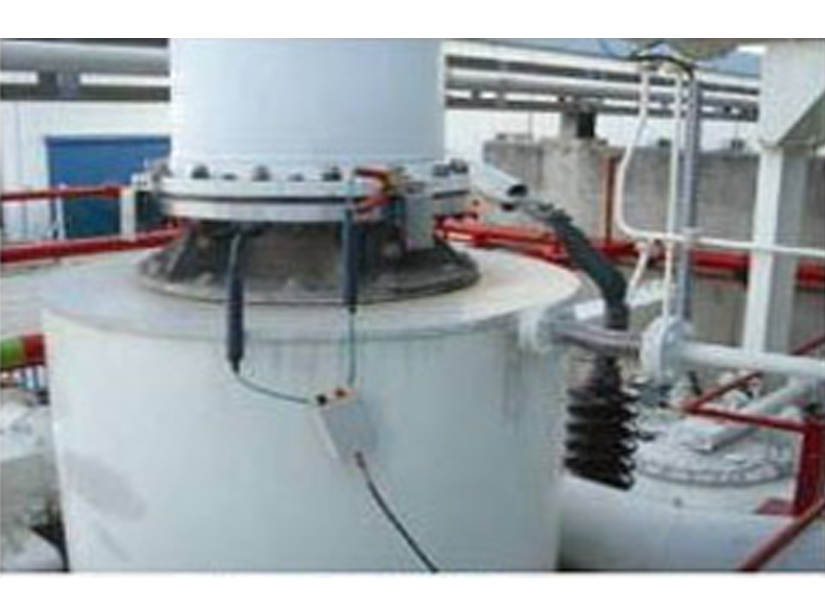

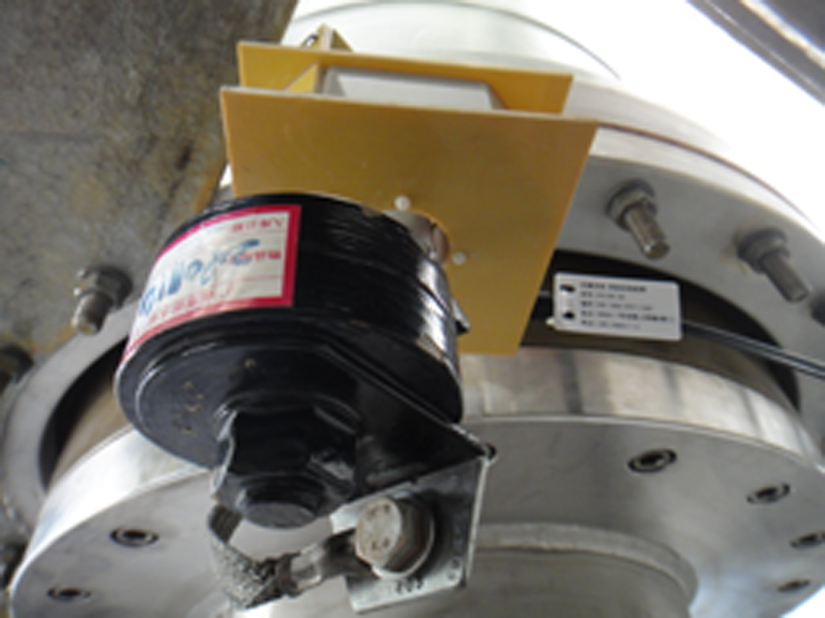

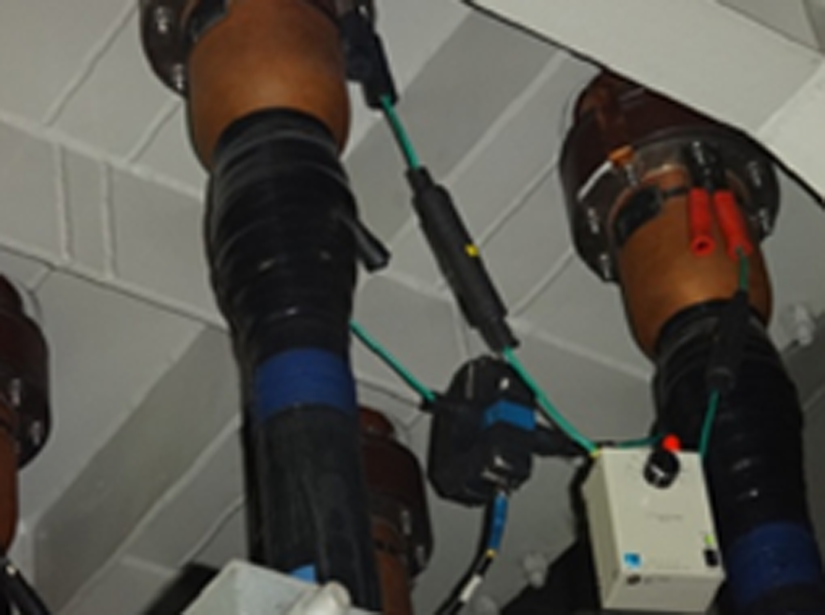

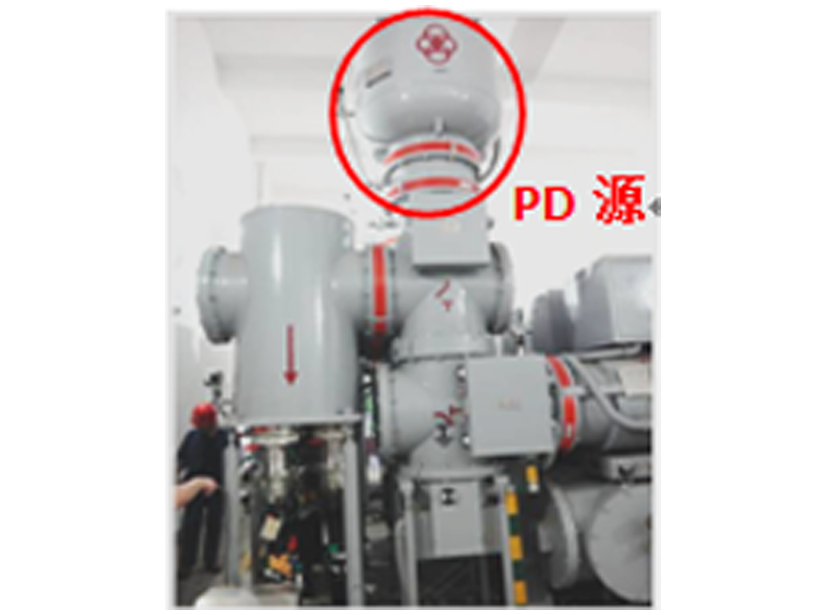

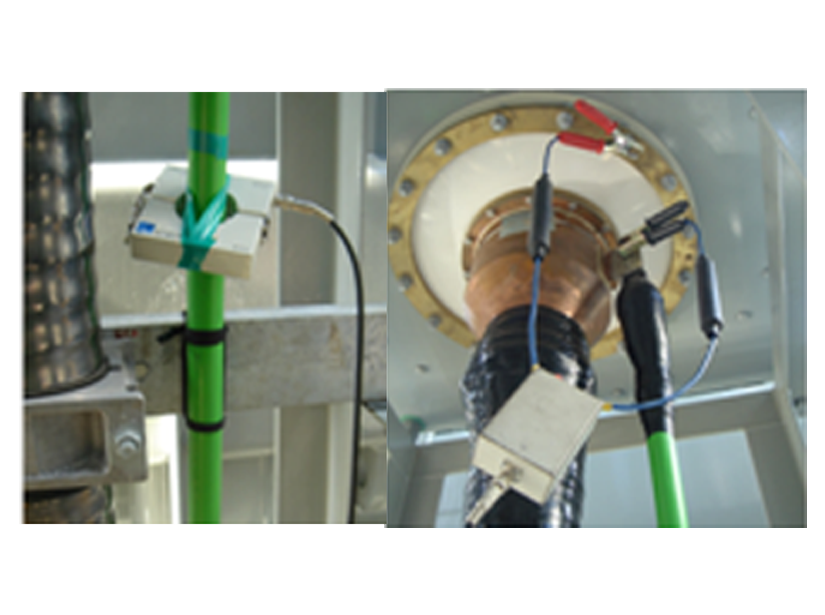

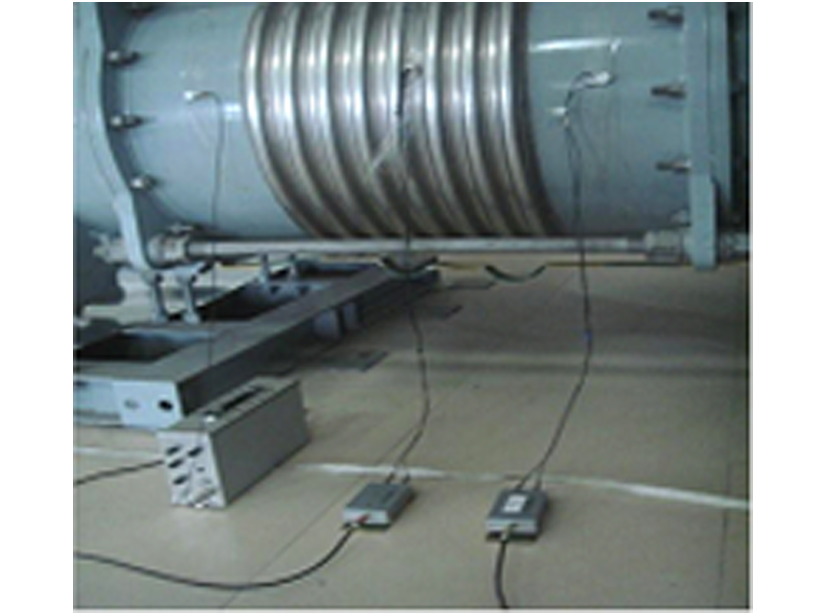

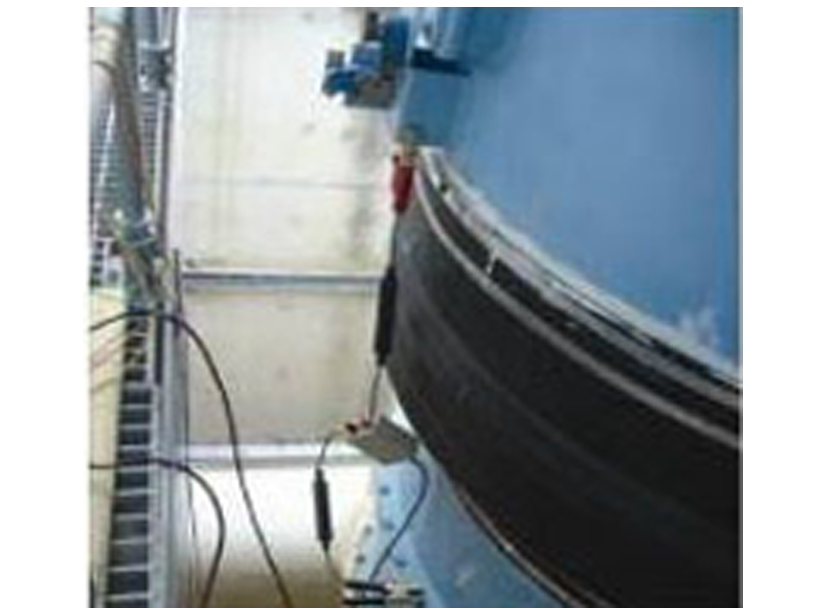

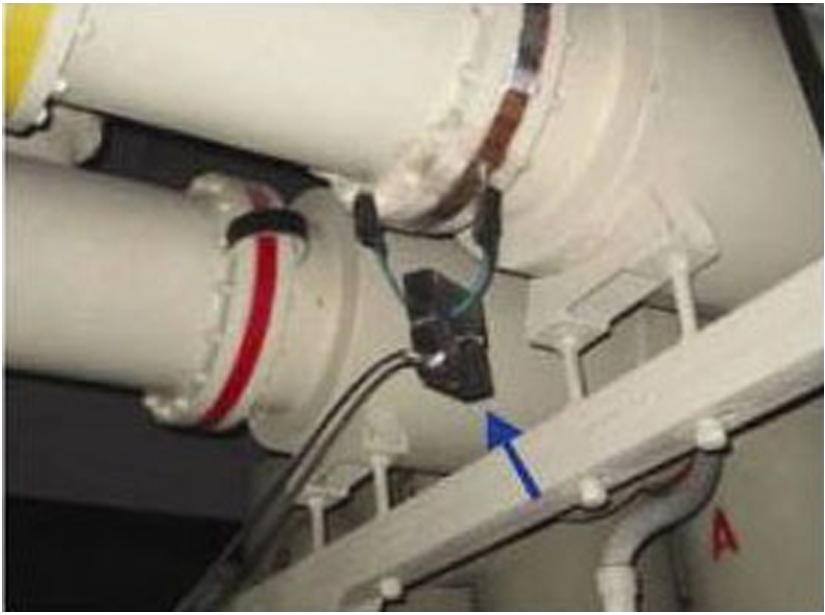

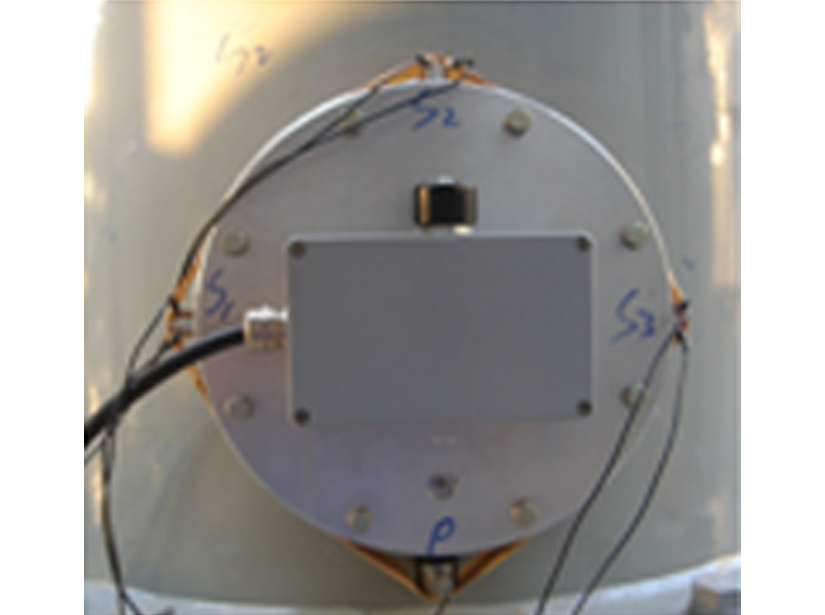

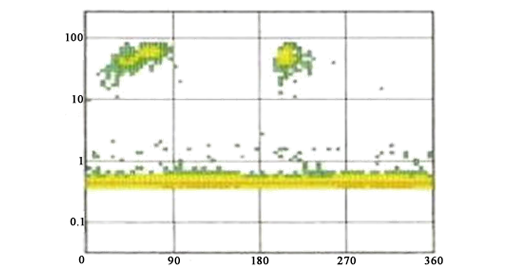

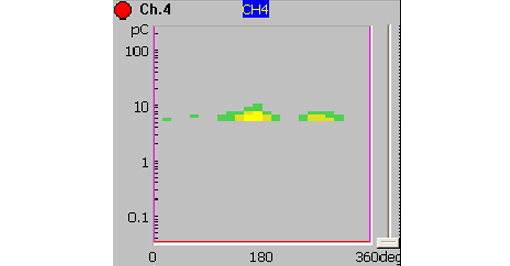

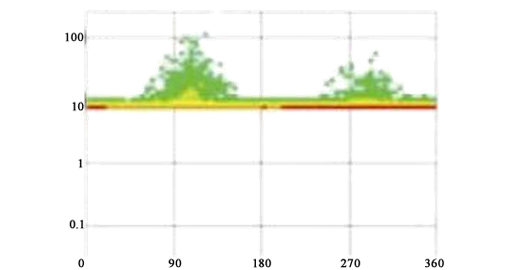

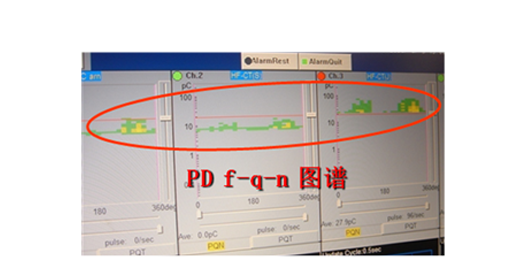

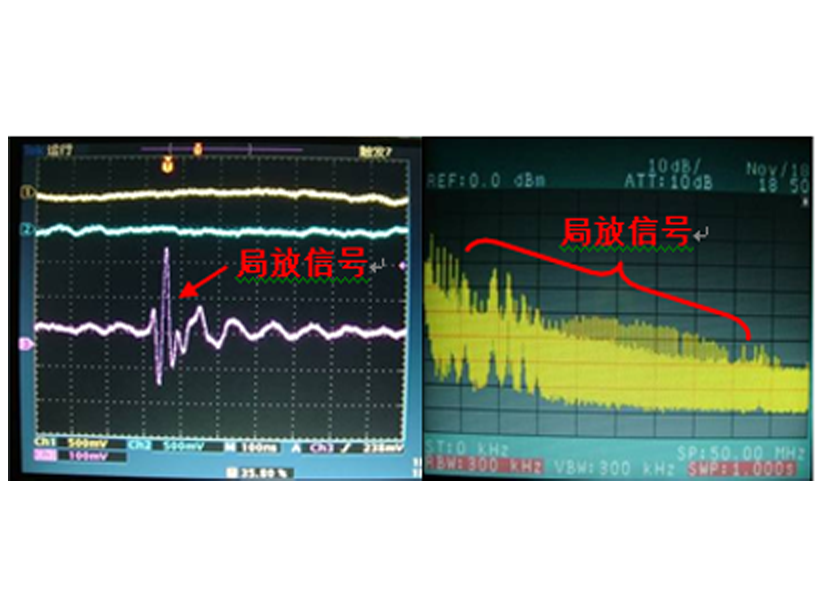

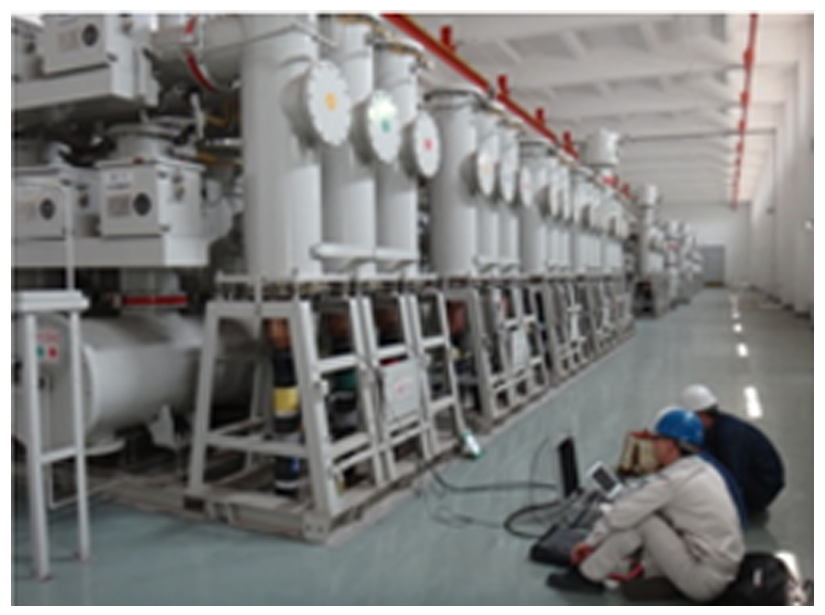

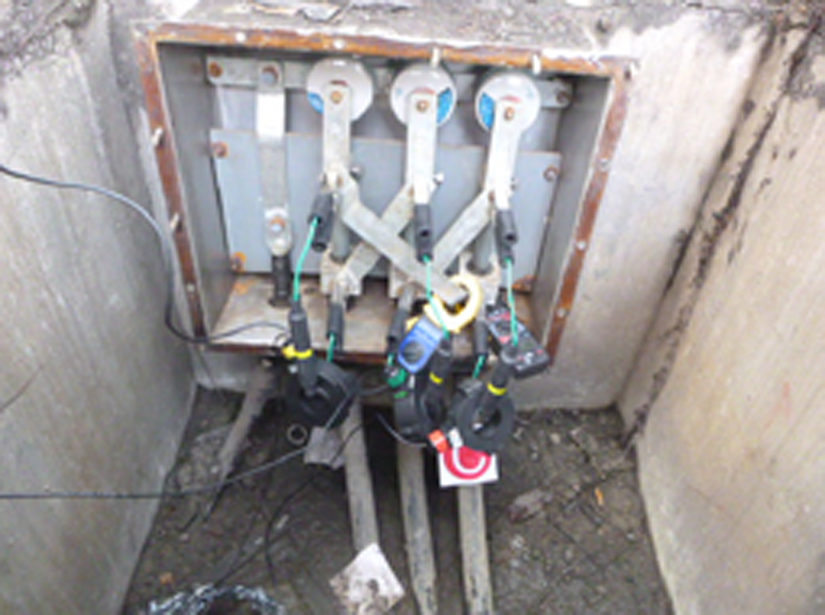

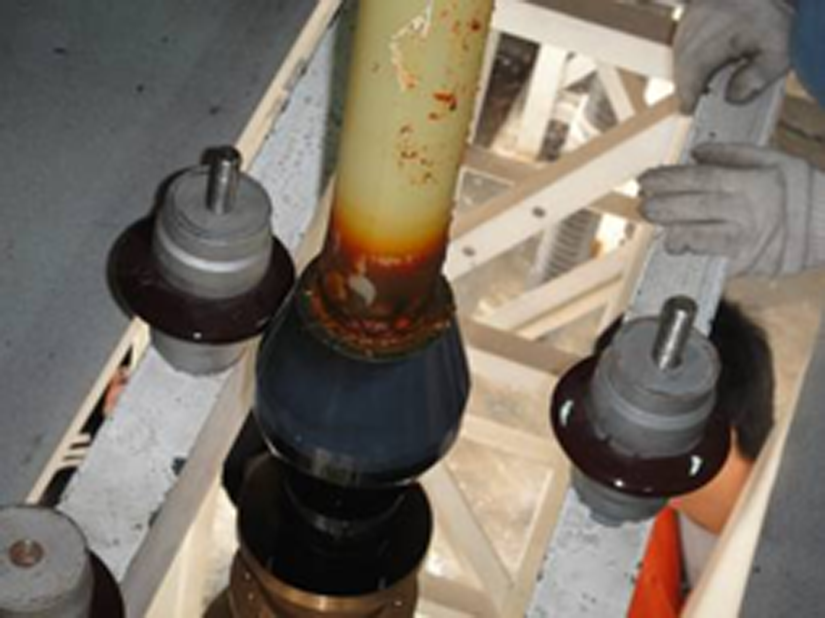

典型局放解剖案例分析

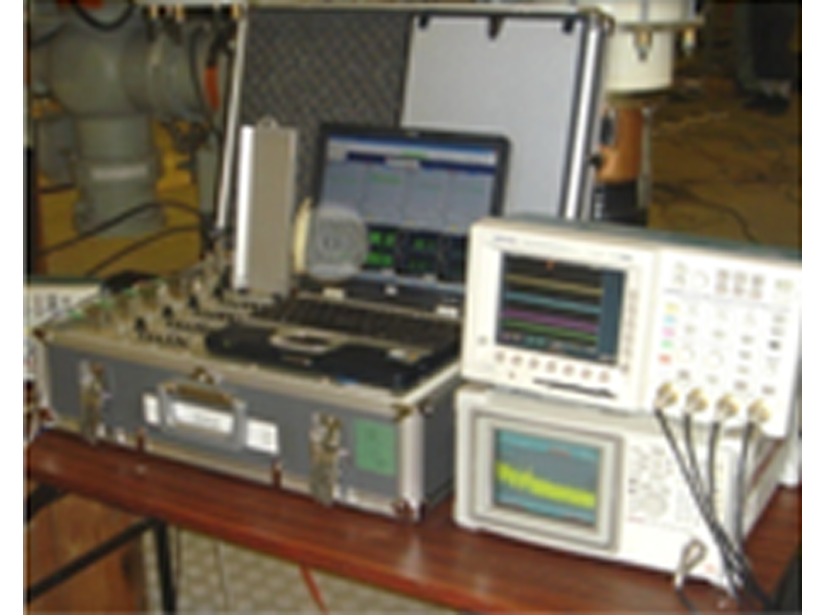

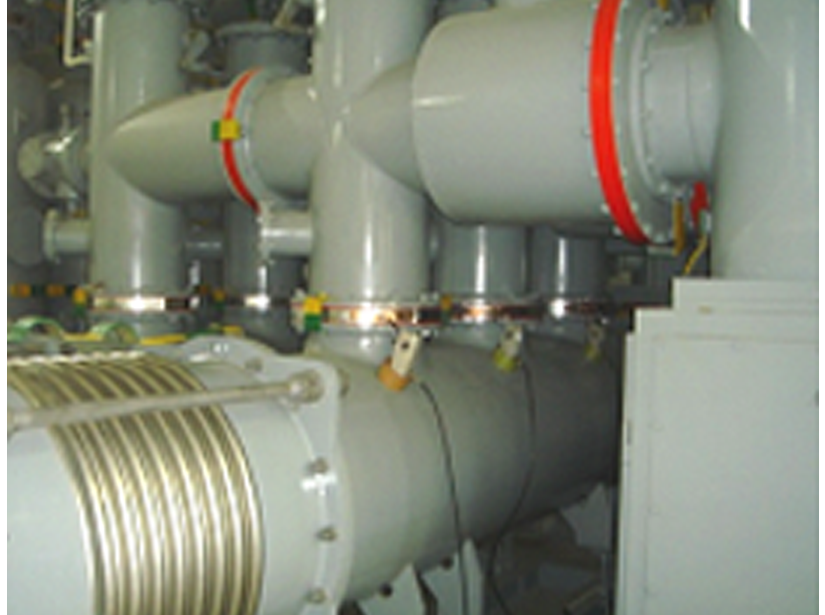

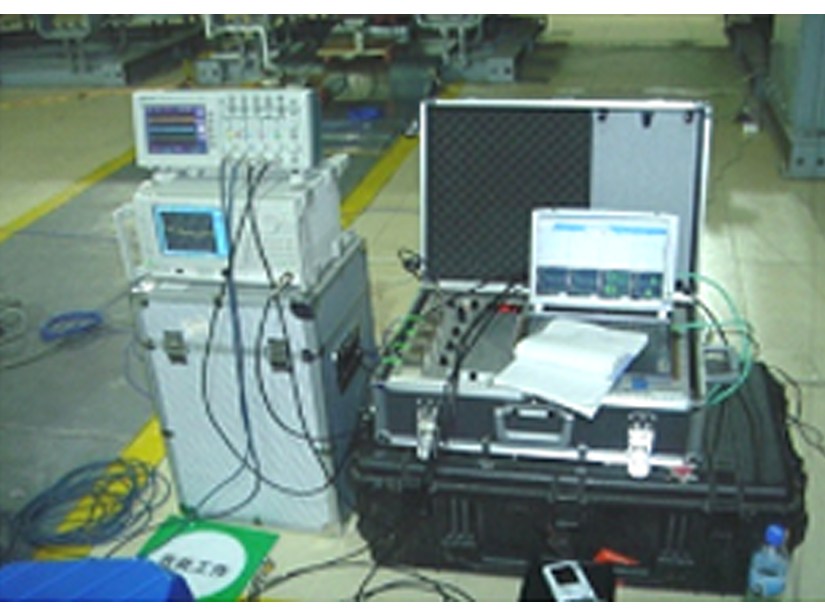

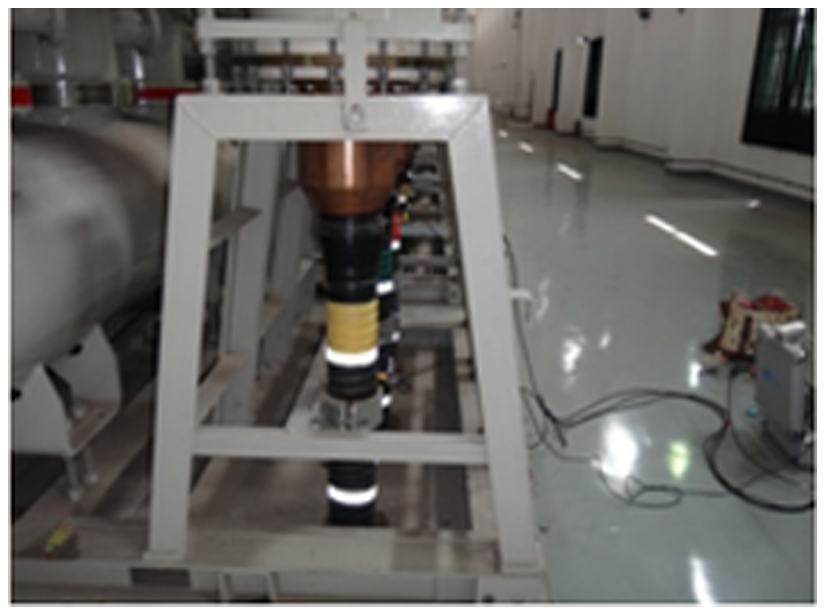

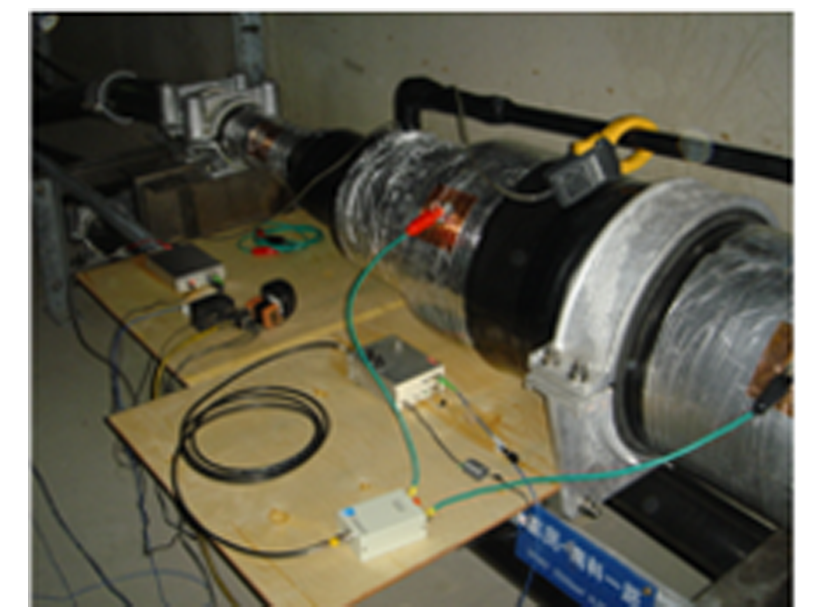

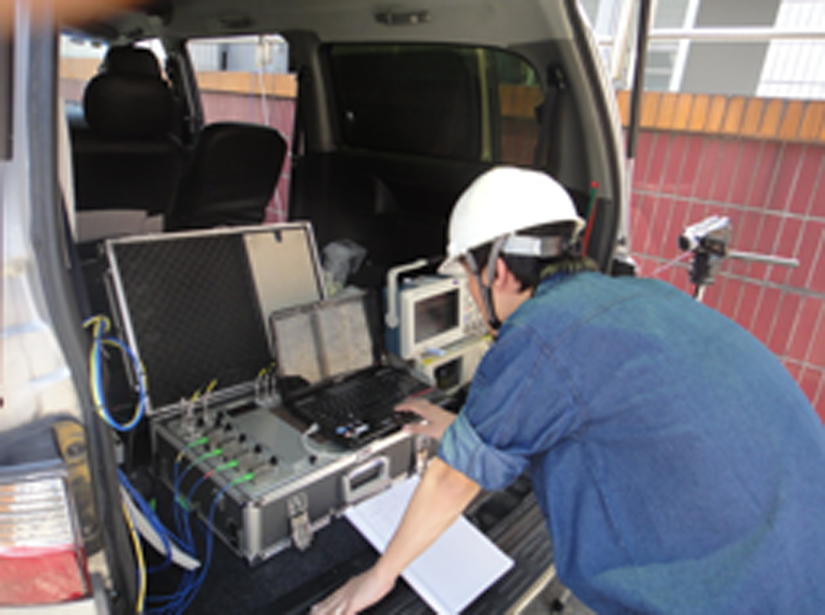

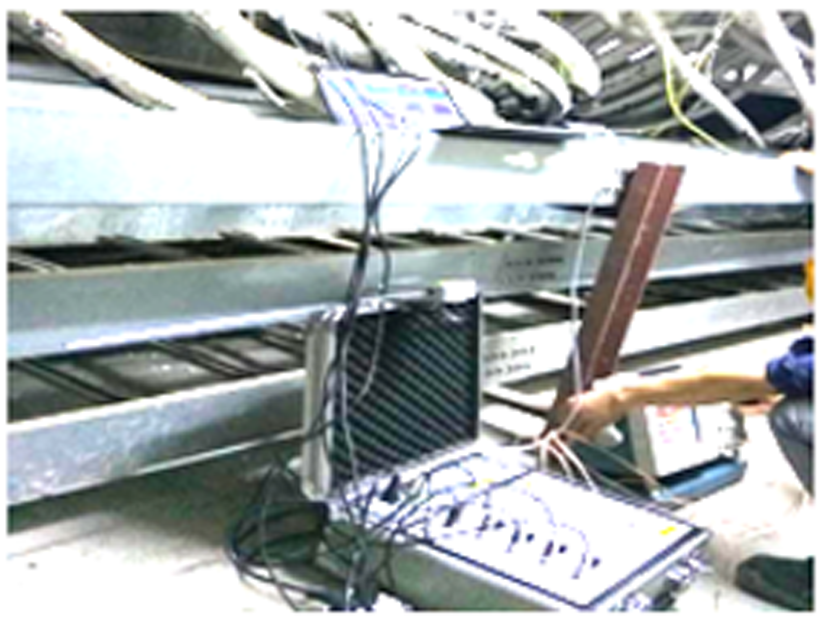

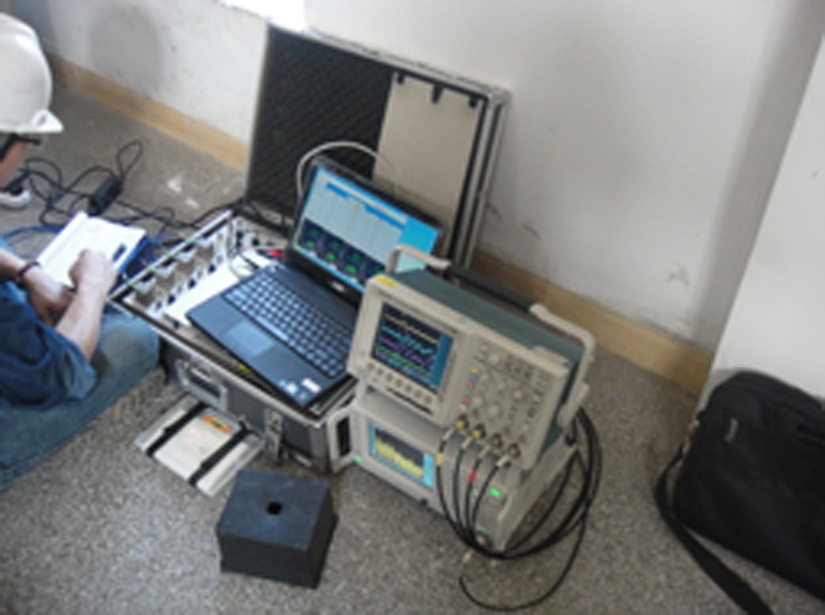

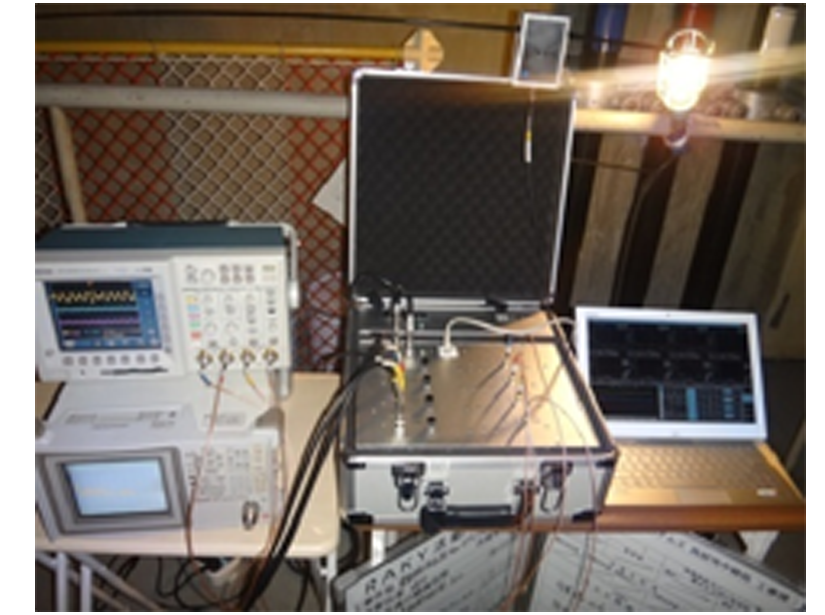

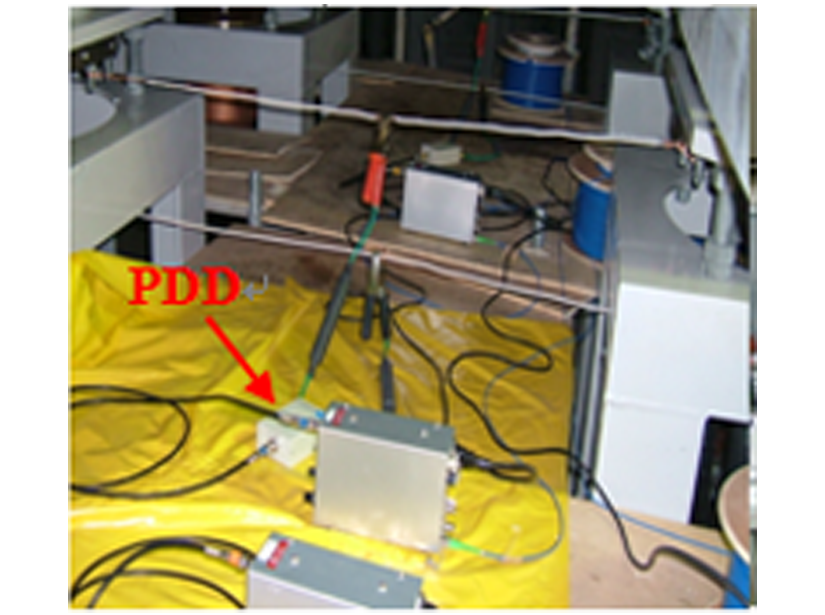

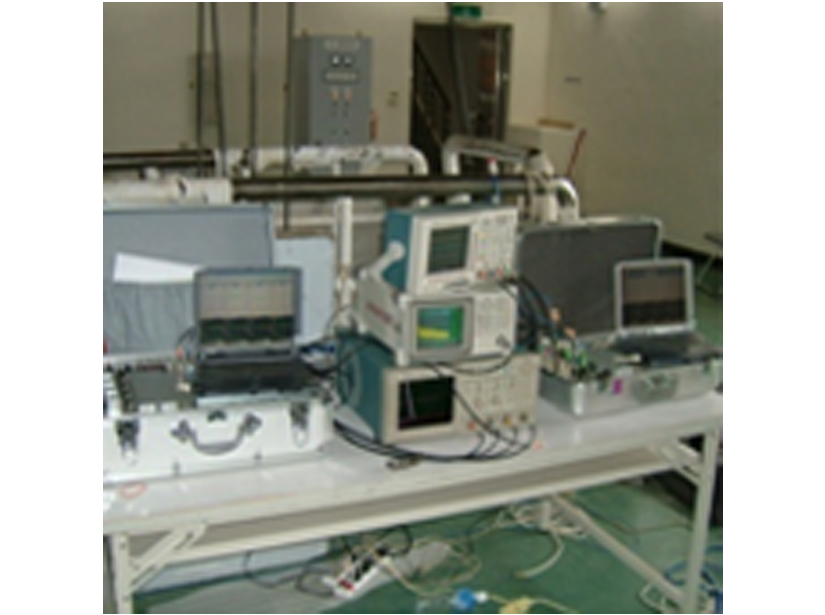

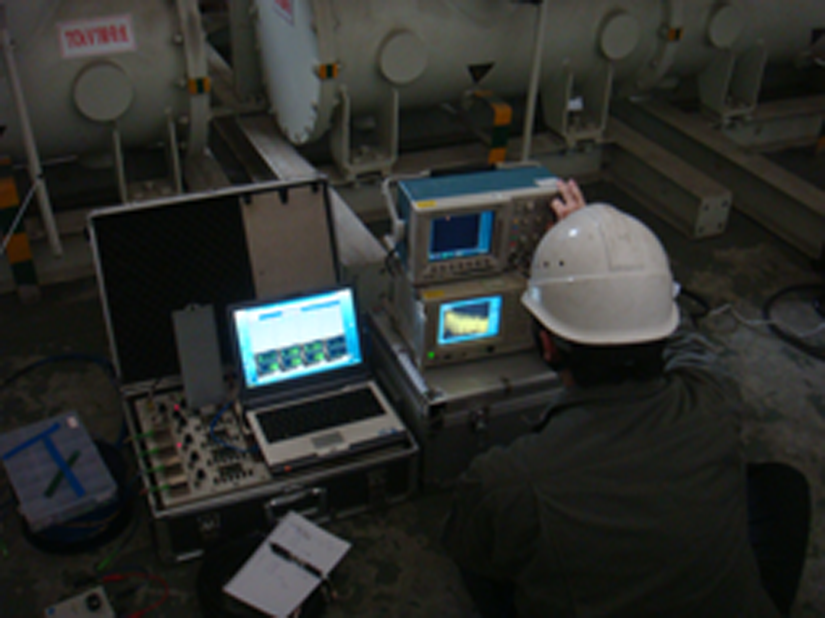

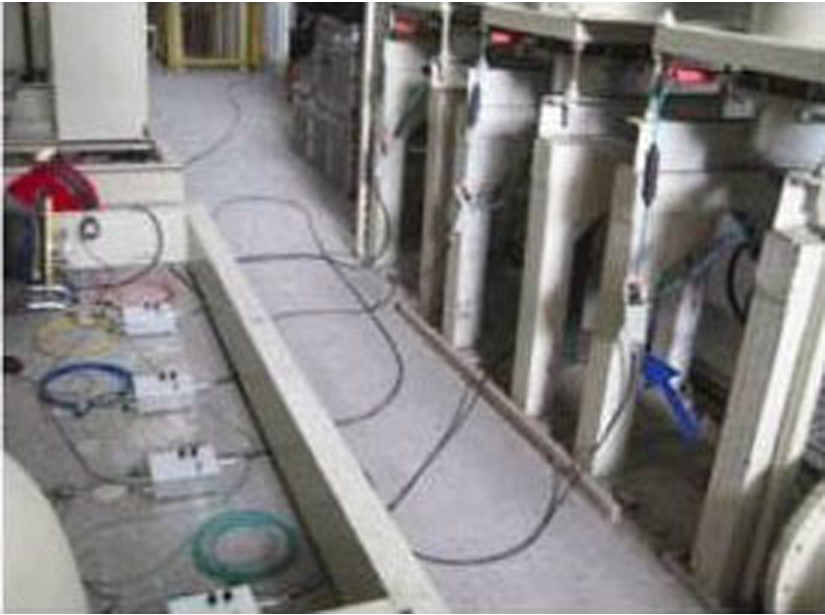

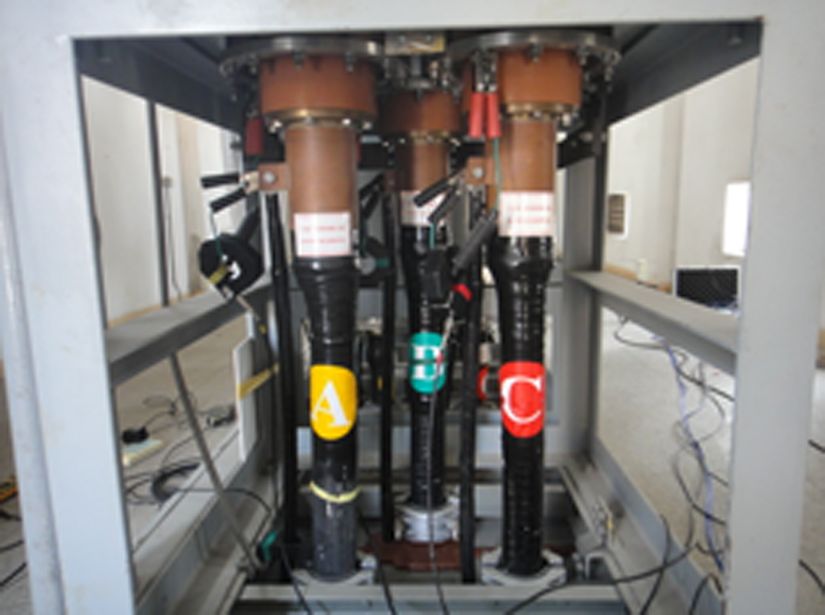

竣工耐壓局放檢測案例介紹

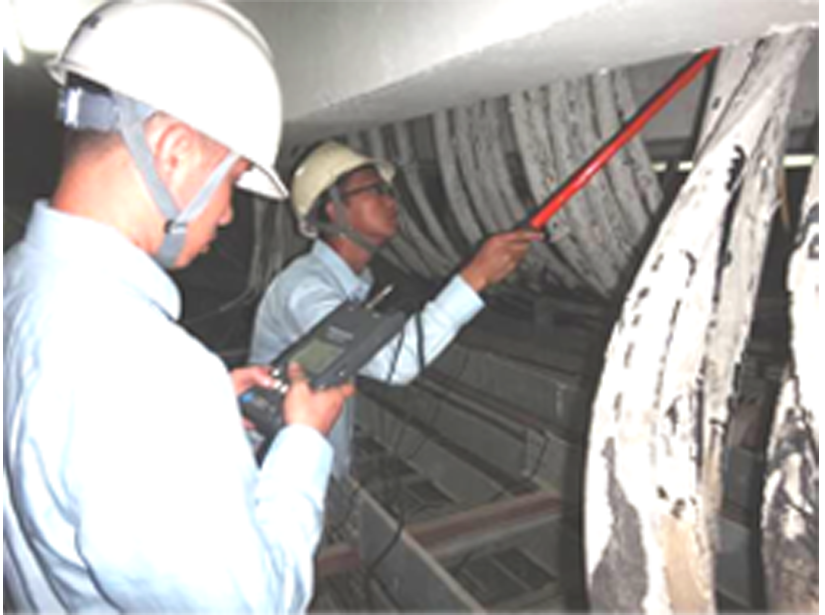

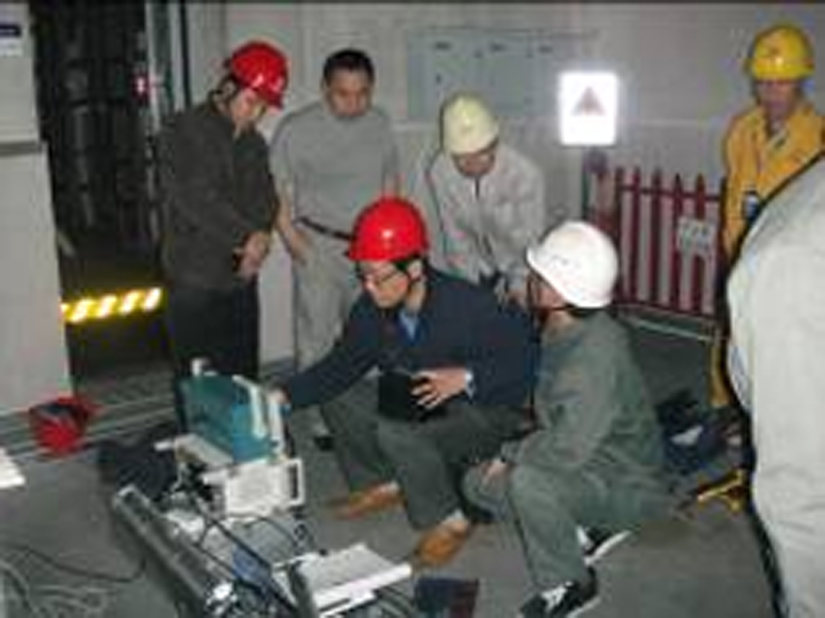

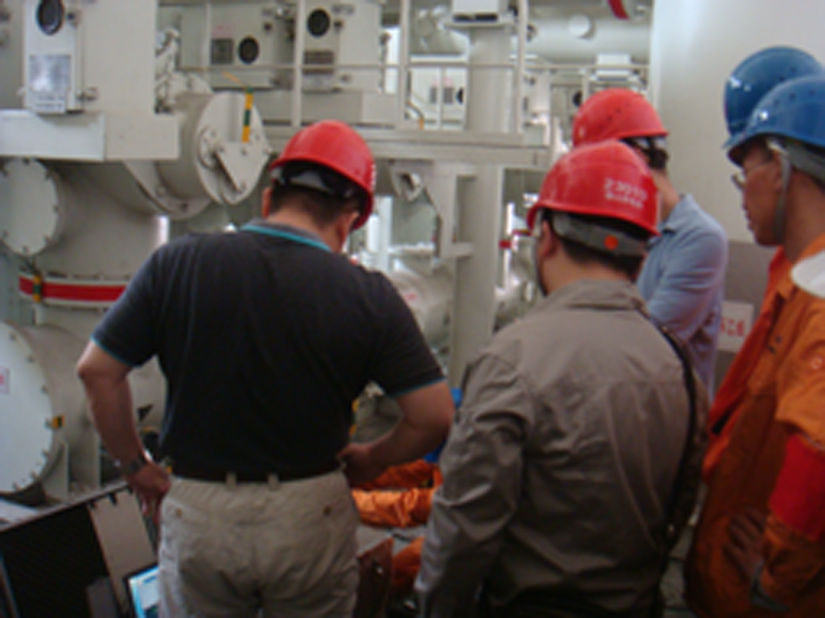

廣州供電局電纜線路帶電培訓技術(1)

廣州供電局電纜線路帶電培訓技術(2)

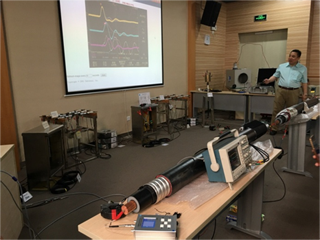

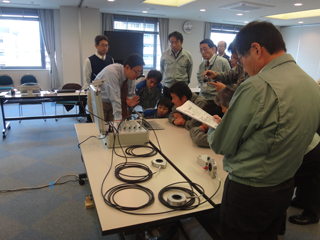

技術員在廣州供電局講述設備操作

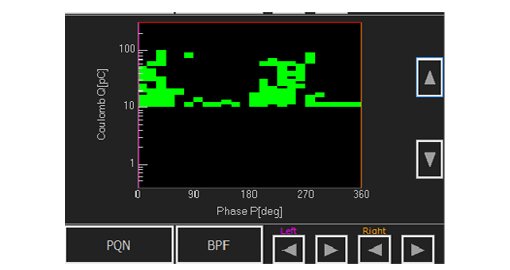

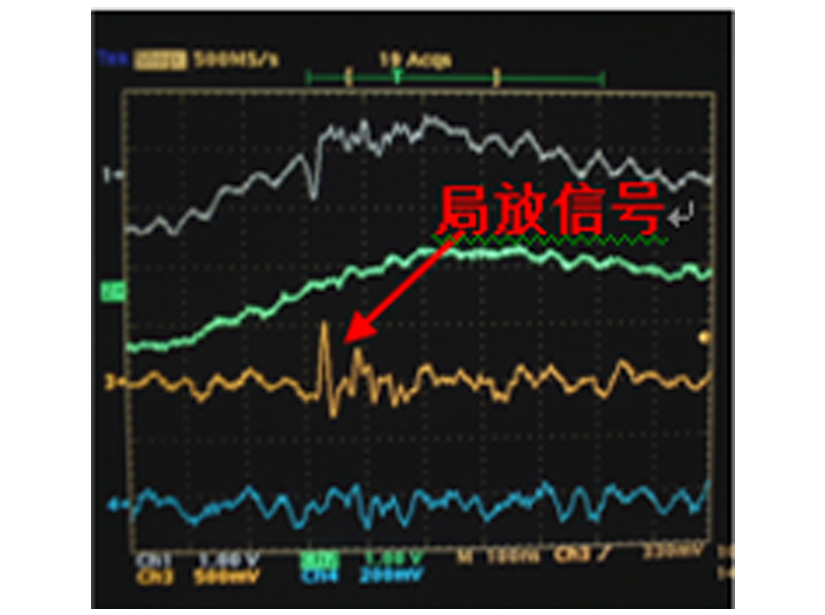

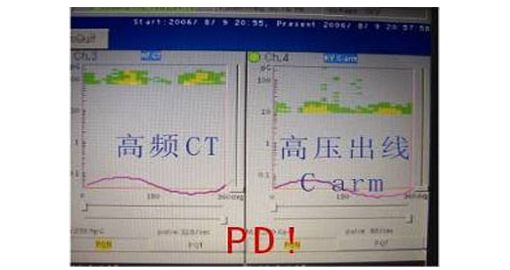

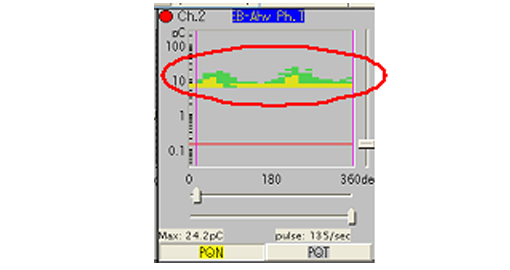

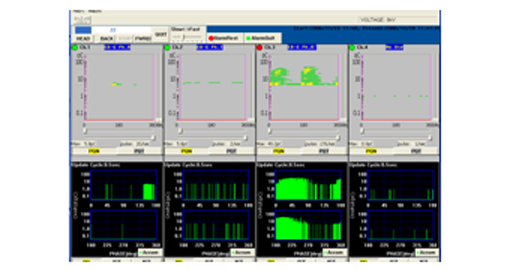

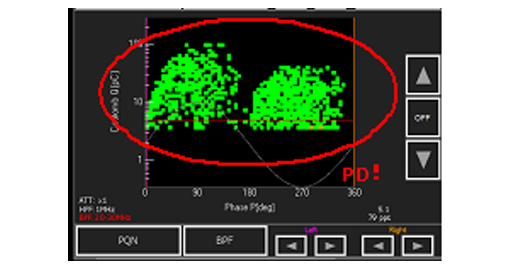

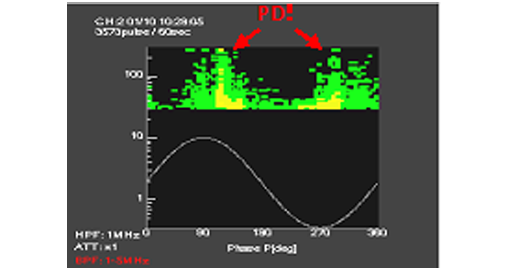

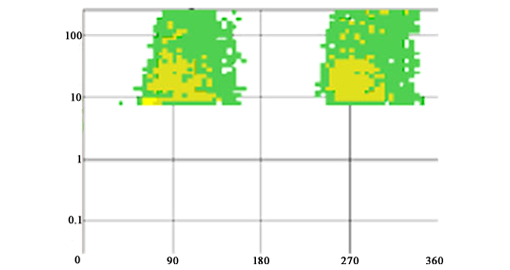

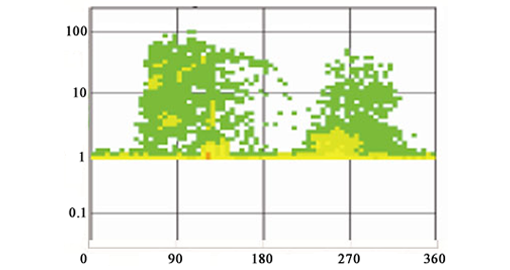

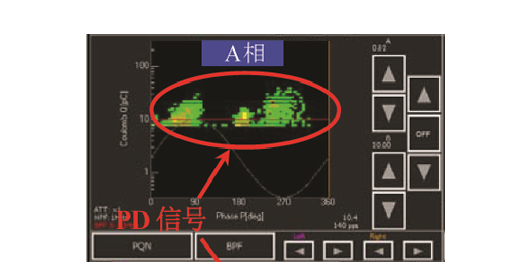

局放經典案例介紹

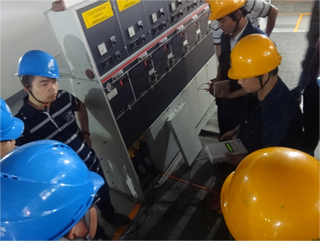

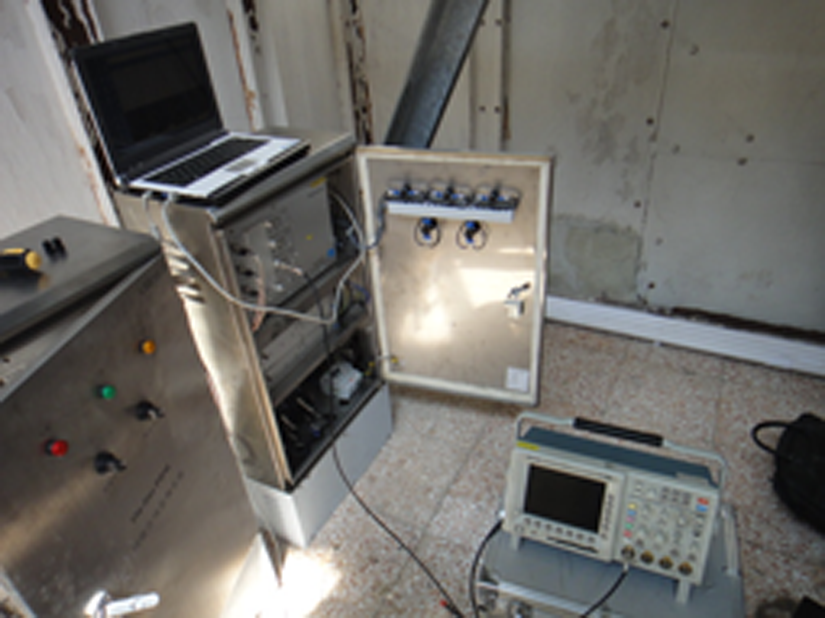

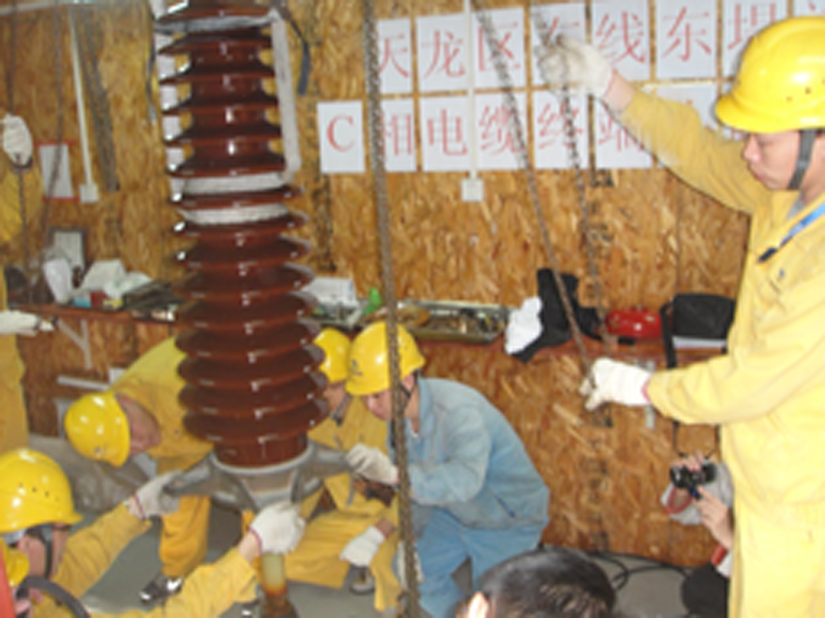

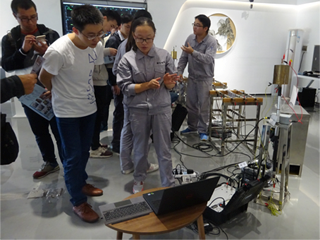

現場實操課程教學和討論

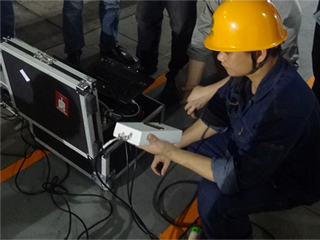

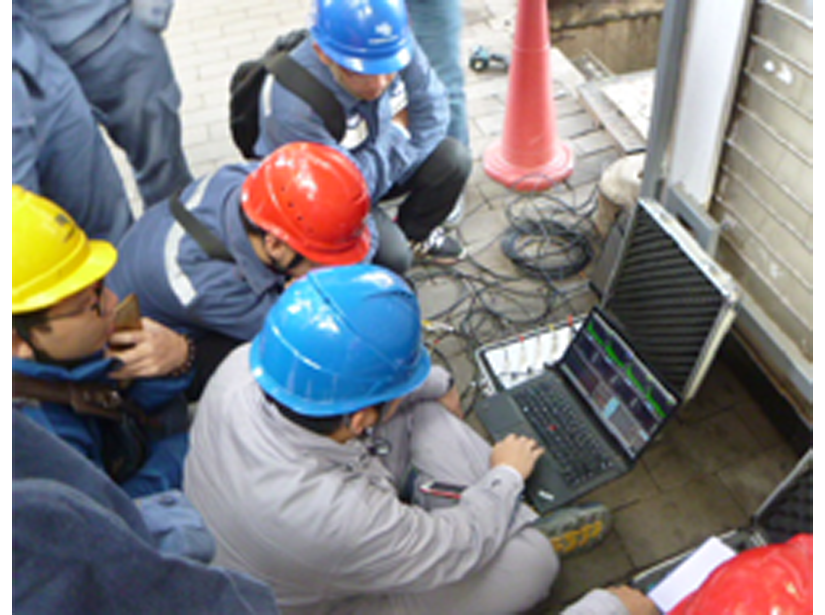

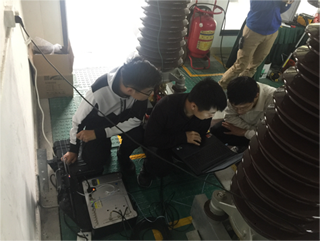

學員們自己動手捕獲局放

關於我們

1、公司簡介

智友光電技術發展有限公司(SET)，是以香港為研發基 地的一家港日合資公司。本公司除沿用由日本住友電工研發，現由日本J-Power Systems Corp. (JPS)接管的先進電力技術以外，正注力研究開發最新的傳感測試裝置和系統，以滿足21世紀超 高壓絕緣測試技術的新的要求。尤其在數據處理和數據傳送技術方面，我們力求將最新的光電 技術導用于自己的研發系統。我們不但提供多種適用于在線測試並可實時自動監控的裝置和系統，如局部放電測試系統（PDM） 、分布型光纖溫度監測系統（DTS）、神經網絡自動判別型輸電線路故障定位系統（FL）；同時 也承接技術研發委托、系統設計和系統改造；還提供現場PD測試服務、現場系統安裝調試，以及 有關測試監控系統方面的技術諮詢等服務。與此同時，本公司正努力將自己的業務範圍擴展至全 中國大陸、東南亞、歐美以及其他國家和地區。

企業架構

業務

研究開發以電力系統為中心的傳感監測系統。包括：系統實用化設計、系統設備製作、產品銷售、現場測試、安裝調試、技術培訓及諮詢服務。

公司地址

香港特別行政區觀塘區臨樂街19號南豐商業中心417

聯繫資訊

聯繫電話： 00852-2756-6801

公司傳真： 00852-2180-9302

電子郵箱： information@se-tek.com.hk

公司網址： http://www.se-tek.com.hk

2、休養培訓活動

休養文化

公司自成立以來，每年都會組織員工外出休養，目的是為了宣傳公司企業文化，發揚人文關懷和團隊精神。

同時也是為了給每一位元員工製造更多的機會，營造良好的環境，讓大家能夠更好的互相瞭解，相互學習，交流新的技術。

更重要的是緩解緊張的工作氛圍，讓大家放鬆身心，以更飽滿的精力投入下一階段的工作中，豐富員工的企業文化，開闊視野。
